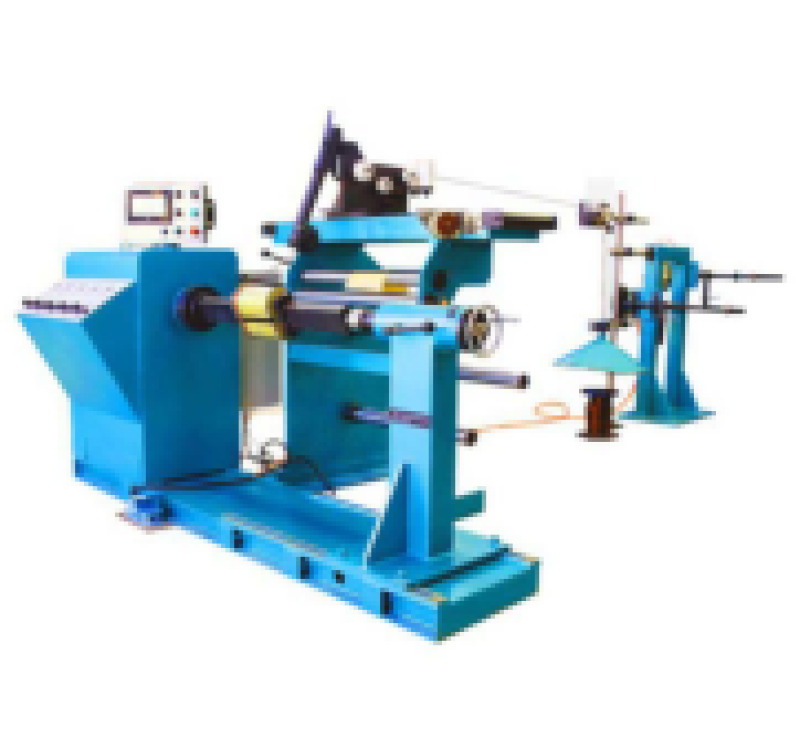

1100型數控自動排線繞線機

名稱：數控自動排線繞線機

型號：1100

主要功能：主要適用于各類中小型配電變壓器，非 晶變壓器互感器，電抗器線圈及類似工藝的線圈繞制。

設備組成： 主機箱、底座，自動排線架，層間絕緣裝置，電氣控制等組成。

1. 本機采用行星齒輪變速系統，效率高，噪音低于 70db。

2. 電機具有電磁制動功能，靈敏可靠。

3. 電氣上采用變頻器無級調速,由變頻器控制，故啟動，制動狀態可調，使之適 用繞線的最佳狀態。

4. 變頻調速范圍廣，調速準備，穩定。

5. 具有自動排線功能。

6. 采用 PLC 及伺服系統，高清晰觸摸式操作屏顯示和實現人機對話，采用進口滾珠 絲杠傳動及直線導軌滿足排線準確。

7. 通過高精度的伺服系統與專用線路，使自動排線與繞線同步。

8.  放線裝置上設有張緊功能，張力可調，以滿足線規不問的要求。另設有氣動壓緊 裝置，以適應工作需要。

9. 繞線前可按不同線規，方便的設定自動排線節距。在繞線過程中可通過線徑補 償與手動調節等方式對于可能出現的誤差加以調節，確保線圈的緊密。

10. 臺式控制箱位于繞線主機箱上部，使用方便，簡單，界面明了。
